1-Wire拡張ハブユニット
¥9,980($64.55)
SOLD OUT

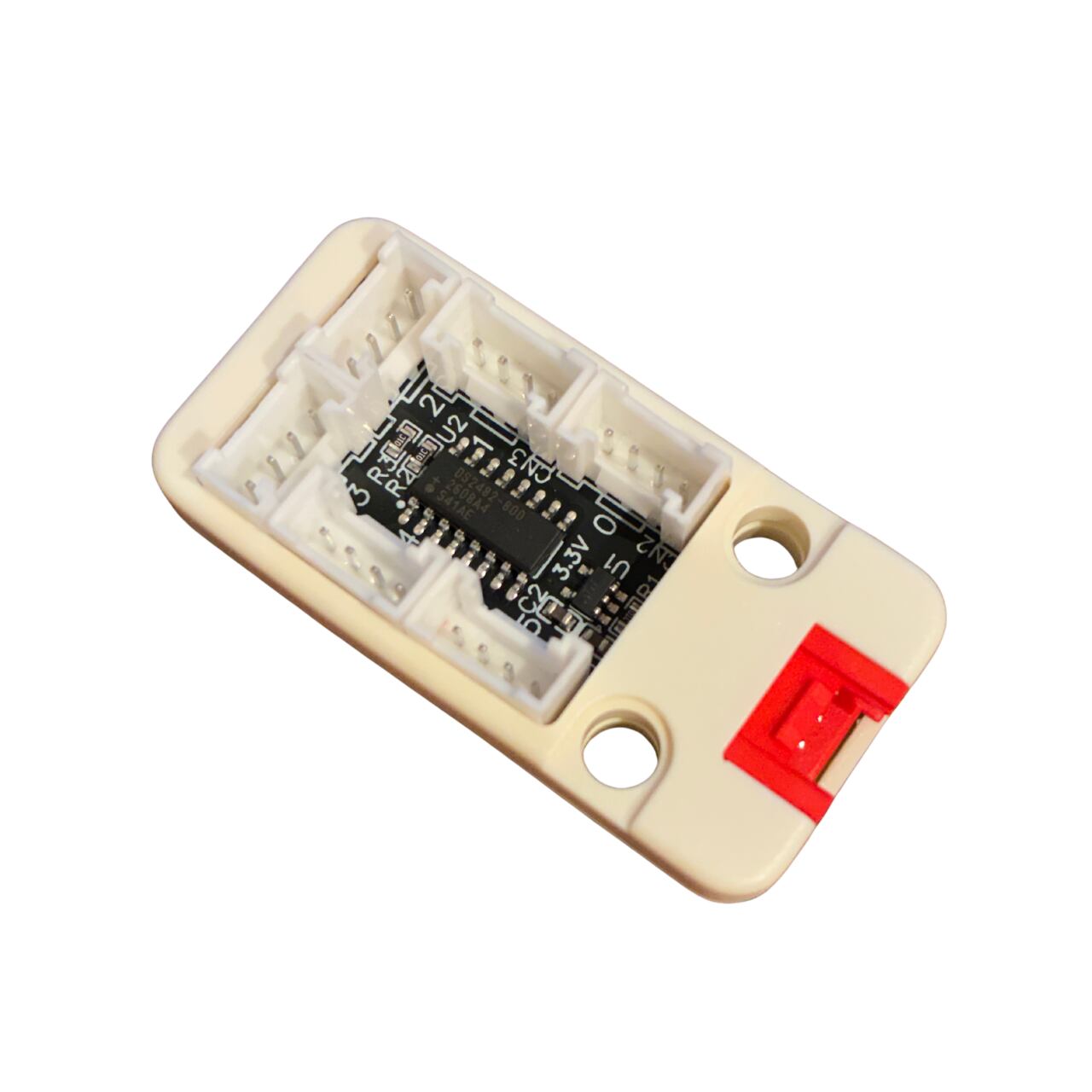

1-wireのセンサなどを最大6本、Grove端子1本（I2C）に集約して接続できるマルチチャンネルUnitです。
I2C-1Wire変換IC「DS2482S-800」を搭載し、各チャンネルをソフトウェア上でch0〜ch5として明示的に識別できます。
1-wire温度センサ「DS18B20」を最大6本、Grove端子1本（I2C）で制御できます。
●こんな用途に
・アクアリウム／爬虫類飼育の複数水槽・複数ケージの同時温度監視
・3Dプリンタの複数箇所（ホットエンド・ベッド・エンクロージャ等）の温度ロギング
・サーバー／機器ラックの複数地点の熱監視
・ビニールハウス・農業用途での複数地点の温度計測
・多点温度ロギング、閾値超えアラートなどの環境モニタリングのマルチゾーン化
●なぜこの製品が必要か
1-wireバス（DS18B20等）は本来、複数センサーを1本のバスに並列接続し、各センサー固有の64bit ROM IDで識別する規格です。しかし実運用では「物理的な設置場所とROM IDの対応がソフトウェア側で自明でない」「センサーを交換・増設するたびにROM IDをマッピングし直す必要がある」「配線ミス時にどのセンサーが壊れているか特定しづらい」といった課題があります。
本製品はDS18B20を専用チャンネルごとに接続することで、「ch0の温度」「ch1の温度」というように、ソフトウェア上でも配線上でも直感的に対応関係が分かるようにします。
本製品はGrove HY2.0-4Pコネクタに対応し、M5Stackエコシステムに直結できます。
●仕様
変換IC：DS2482S-800（Analog Devices/Maxim製、I2C-1Wireブリッジ、8ch内蔵IC。本製品は6chのみ実装）
チャンネル数：6ch
接続方式（M5Stack側）：Grove HY2.0-4P（SDA/SCL/5.0V/GND）
接続方式（センサー側）：（VDD/GND/DATA）
対応センサー：DS18B20（外部電源方式・3線接続のみ対応）
I2Cアドレス：0x18固定（AD0/AD1/AD2はGNDに固定接続。アドレス変更不可）
電源電圧：5.0V
●内容物
1 x 1Wire拡張ハブユニット
（Groveケーブル・DS18B20センサー本体は付属しません。別途ご用意ください）
●注意事項
・パラサイト電源方式（VDDを省略した2線接続）のDS18B20には対応していません。VDD/GND/DATAの3線接続が必要です。
・各チャンネルの1-wireプルアップ抵抗はIC内蔵のため外付け不要です。ただし長尺ケーブル（30m以上）や1ch当たり多数のセンサーを接続する場合は通信が不安定になる可能性があります。
・DS18B20はクローン品を含め多数の互換品が流通しており、個体によってROM/CRC仕様が微妙に異なる場合があります。
・I2Cアドレスは0x18固定です。同一I2Cバスに本製品を複数個直結することはできません。
